Art. Nr: 37013

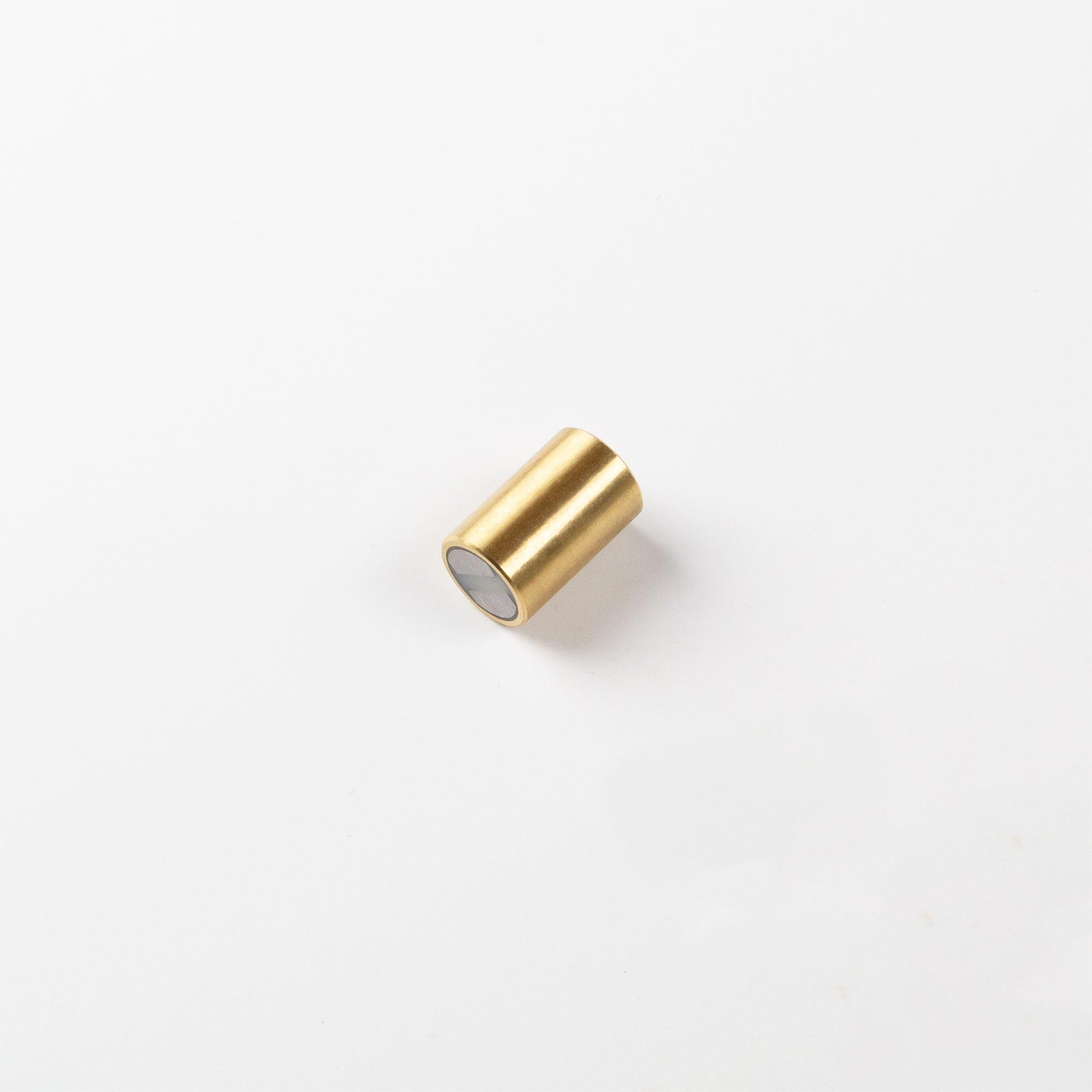

Samarium-Cobalt Stabgreifer Ø13x20mm Haftfläche

Samarium-Cobalt Stabgreifer Ø13x20mm ohne Befestigung

Ein langes Stabmagnetsystem mit einem SmCo-Magnetkern in einem Gehäuse aus Messing und einer Haftkraft von 60 Newton (ca. 6 kg). Samarium-Cobalt Stabgreifer zeichnen sich durch ihre hohe Temperaturbeständigkeit bis 200°C aus.

13,70 €

Inhalt: 1 Stk

Preise exkl. MwSt. zzgl. Versandkosten

Sofort lieferbar in 1-2 Werktagen

Menge

Preis

≥ 1

13,70 €

≥ 20

11,78 €

≥ 50

10,16 €

≥ 100

8,51 €

≥ 500

7,41 €

Summe:

Art. Nr: 37013

Produkteigenschaften

Hitzebeständiger, wertvoller Samarium-Cobalt-Magnet mit hoher Haftkraft.
Temperaturbeständig bis 200°C.
Magnetkraft durch 2 Polschuhe auf Haftfläche umgelenkt und vervielfacht.
Magnetsystem durch Messingtopf geschützt und der Magnetismus nach außen abgeschirmt.
Einbau durch Kleben, Schrumpfen oder vorsichtiges Einpressen.
Durchmesser-, Maß- und Lagetoleranz h6.
Um Maß A kürzbar.

Technische Daten

Durchmesser ØD (mm):	13
Höhe H (mm):	20
Haftkraft (N):	60
Magnetwerkstoff:	SamCo
Bauart:	ohne Befestigung
Gehäusematerial:	Messing
Temperaturbeständigkeit (°C):	200
Gewicht (kg):	0.02
Zusätzliche Eigenschaft:	Maß A: um 6mm kürzbar

PDF Datenblatt

Technische Zeichnung

Anwendungsgebiete

Bei einem Stabmagnetsystem besteht das Gehäuse in der Regel aus Stahl, in das der Rohmagnet – ähnlich wie bei Topfmagneten – eingebettet wird. Stabgreifer mit Messinggehäuse hingegen sind mit einem querliegenden Rohmagneten und zwei angrenzenden Metallstücken (als Polschuhsystem bezeichnet) aufgebaut, um eine hohe Konzentration des Magnetfelds und maximale Haftkraft zu gewährleisten.
Das Messinggehäuse ist korrosionsbeständig und die Haftfläche dieser Stabgreifer lässt sich - anders als Stabgreifer mit Stahlhülle - mechanisch bearbeiten. Dieser Vorteil ist besonders für folgende Anwendung wichtig:

Maschinen- und Vorrichtungsbau: Samarium-Cobalt-Stabgreifer sind ideal für Anwendungen im Maschinen- und Vorrichtungsbau, bei denen hohe Umgebungstemperaturen herrschen und gleichzeitig höchste Präzision an der Haftfläche gefordert wird. Nach dem Einbau kann die Haftfläche problemlos mechanisch nachbearbeitet werden – sei es durch Überfräsen, Abdrehen oder Schleifen – um den Anforderungen an Toleranzgenauigkeit gerecht zu werden.
