Art. Nr: 36229

Permanent Lasthebemagnet bis 50kg für Rundmaterial

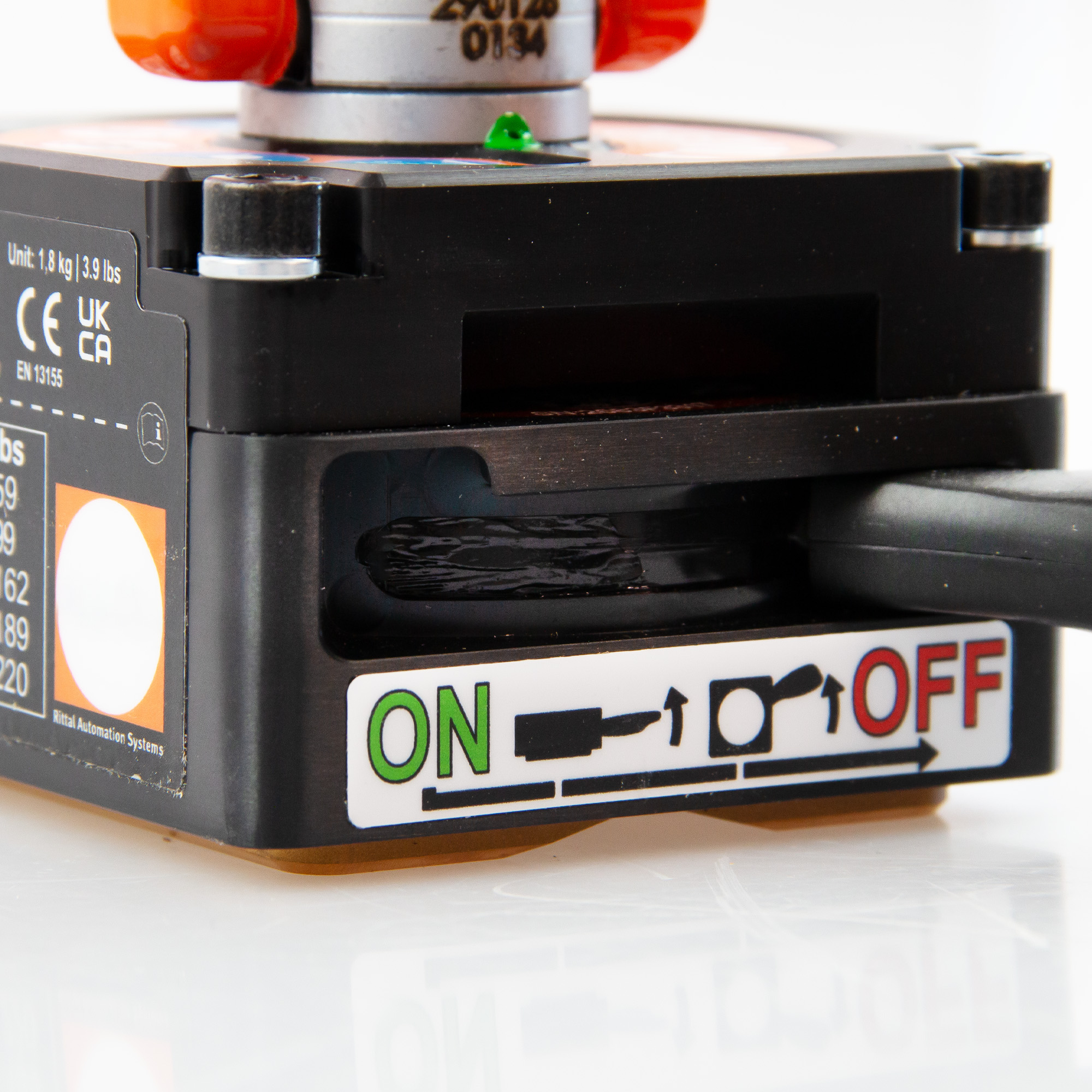

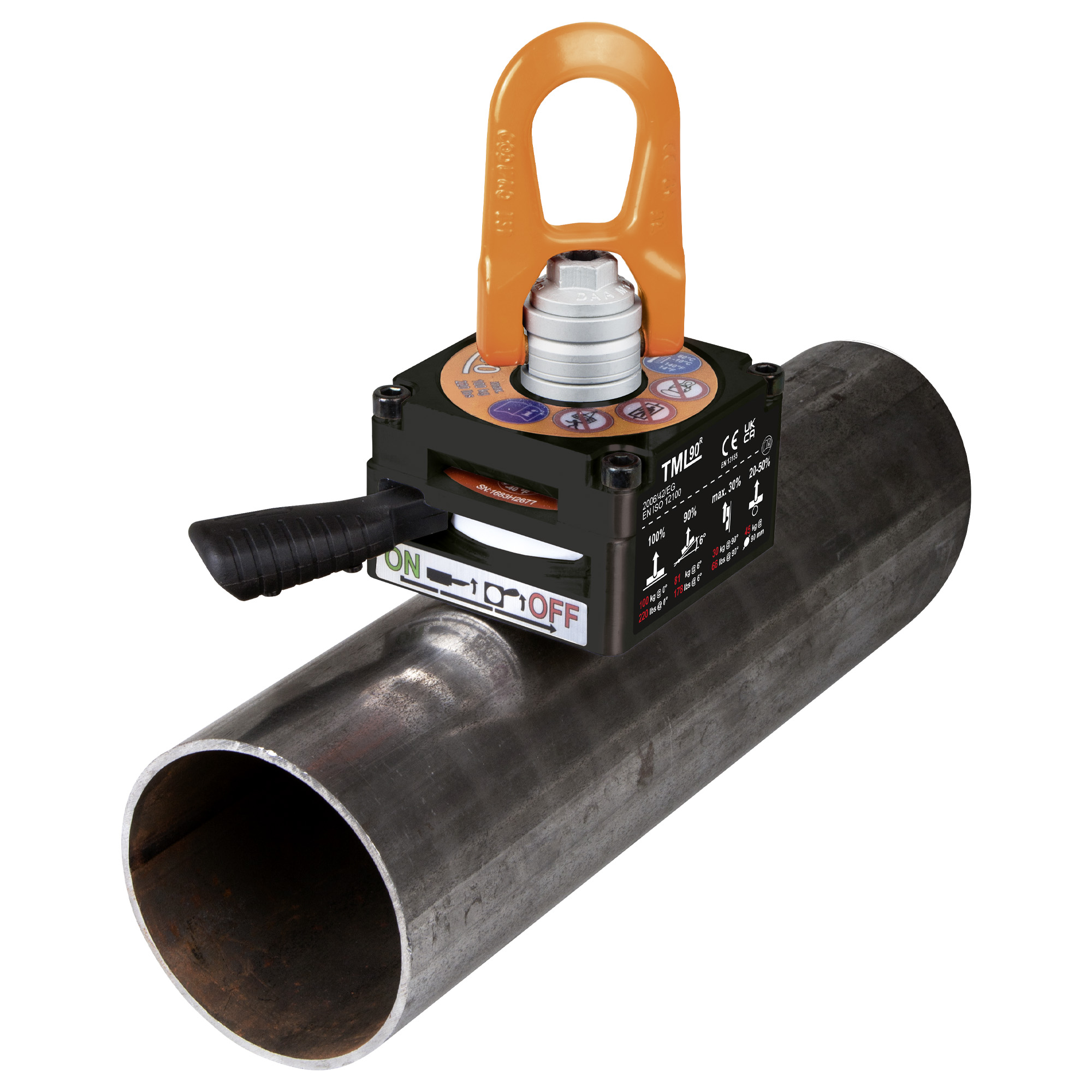

Dieser Lasthebemagnet MADE IN GERMANY wurde für das sichere und effiziente Heben von Rohren, Rundmaterial und gewölbten Oberflächen entwickelt. Dank der prismenförmigen Haftfläche eignet er sich für Rundstahl mit Durchmessern von 25 bis 200 mm. Der schwenkbare und 360° drehbare Lastwirbel ermöglicht flexible Hebevorgänge mit Kran, Flaschenzug oder anderen Hebesystemen. Der Hebel zum Zuschalten der Magnetkraft ist mit einem Sicherheitsmechanismus ausgestattet, was ein versehentliches Abfallen der Last verhindert.

524,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Sofort lieferbar in 1-2 Werktagen

Menge

Preis

≥ 1

524,00 €

≥ 3

495,00 €

Summe:

Art. Nr: 36229

Produkteigenschaften

Schnelles Heben und Transportieren mit Magnetkraft. Verriegelung gegen unbeabsichtigen Lastabfall.
Effiziente Einhandbedienung und sehr gute Leistungseigenschaften auf dünnwändigen Materialien.
Unabhängigkeit von elektrischer Energie.

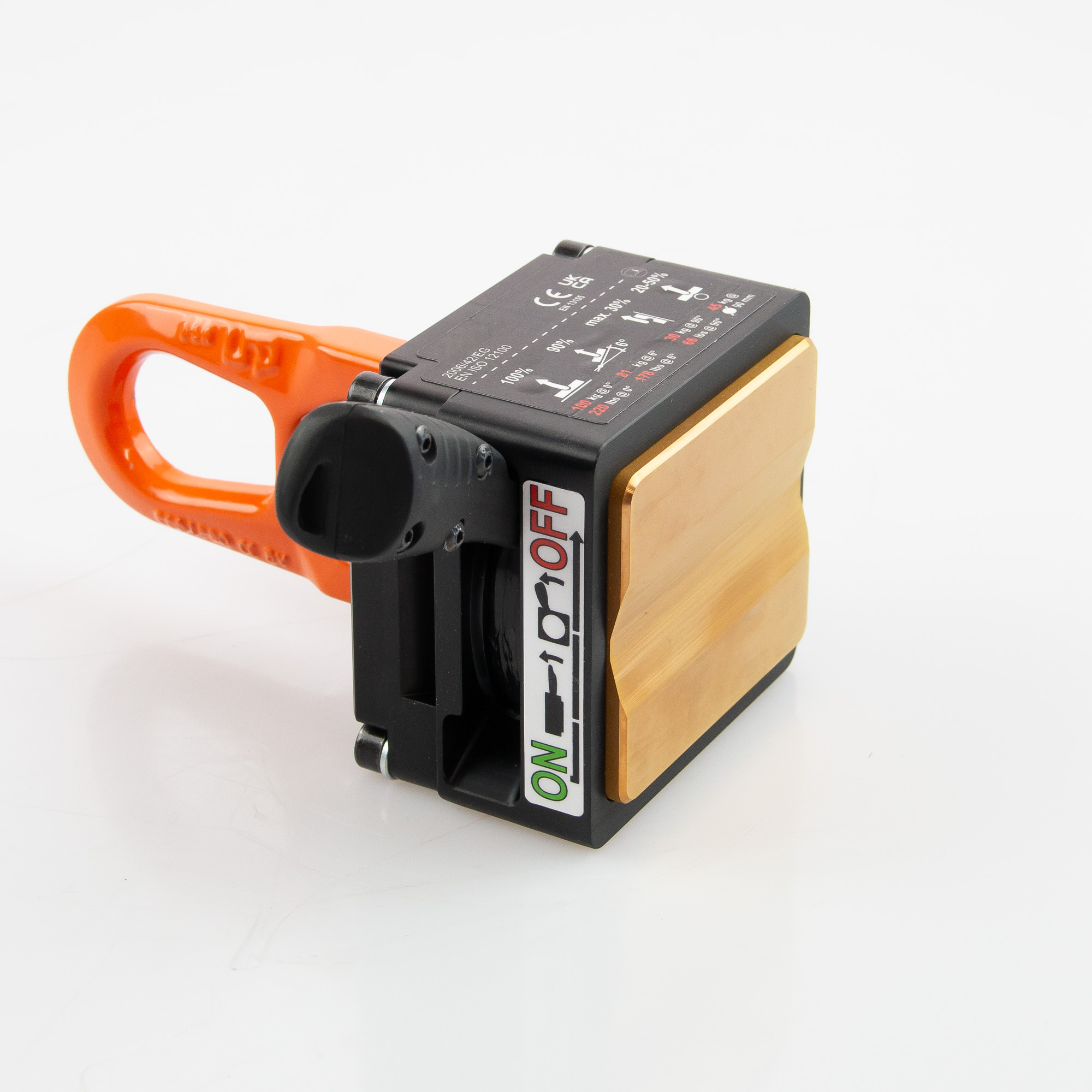

Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl und TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer.
Sehr geringes Eigengewicht von nur 1,8kg.
Max. Tragfähigkeit bei Rundrohren: 20-50% des Flachmaterials (vgl. Art. 36225) abhängig von Rohrdurchmesser und Materialstärke. Genaue Angaben zur Tragfähigkeit entnehmen Sie bitte in der unteren Tabelle (Angaben bei Sicherheitsfaktor 3:1).
MADE IN GERMANY - mit diesem Produkt unterstützen Sie zertifizierte deutsche Wertarbeit.

Technische Daten

Länge L (mm):	82,5
Breite B (mm):	80
Höhe H (mm):	80
Mindestmaterialstärke (mm):	2
Schaltbar:	Ja
Temperaturbeständigkeit (°C):	60
Gewicht (kg):	1.8
Zusätzliche Eigenschaft:	Max. Tragkraft Flachmaterial: 100kg
Zusätzliche Eigenschaft 2:	Max. Tragkraft Rundmaterial: 50kg

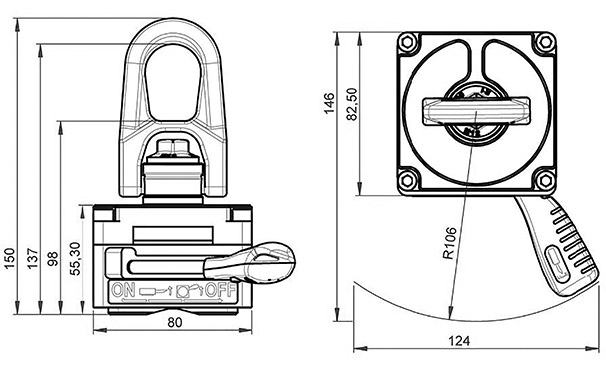

Technische Zeichnung

Anwendungsgebiete

Kranmagnete werden in der Industrie und Logistik eingesetzt, um schwere, metallische Lasten sicher und effizient zu heben und zu bewegen. Er wird sanft auf das Metallteil aufgesetzt und justiert. Anschließend kann die Magnetkraft über den seitlichen Hebel manuell zugeschaltet werden. Der Kranmagnet funktioniert deshalb unabhängig von Strom und eliminiert die Gefahr durch ungewollten Lastabfall bei einem Stromausfall. Nach dem Transport wird das Metallteil abgesetzt und die Haftkraft über den Hebel wieder abgeschaltet.

Industrie und Fertigung: In Fertigungsbetrieben oder Werkstätten werden Kranmagnete genutzt, um große Metallplatten, Stahlträger, Rohre oder Coils anzuheben und zu transportieren. Im Schiffsbau können sie große und sperrige Metallkonstruktionen, wie Stahlplatten oder Schiffsbauteile, sicher heben und positionieren. In Lagerhallen werden Kranmagnete eingesetzt, um Metallgüter platzsparend zu stapeln oder für den Versand vorzubereiten.
Recyclinganlagen: Kranmagnete erleichtern das Sammeln und Sortieren von Schrottmaterialien wie Altmetall oder Stahlschrott. Sie können Metall aus Mischmaterialien effizient separieren. Die sie unabhängig von Stromnetzen funktionieren, können Sie mobil und flexibel überall auf dem Gelände eingesetzt werden.

Anwendungshinweise:

Reinigen Sie das Werkstück sowie die Magnetunterplatte des Lasthebemagneten.
Platzieren Sie den Lasthebemagneten im Schwerpunkt der Last. Der Lasthebemagnet hat eine leichte Vorspannung, die ein ungewolltes Verrutschen oder Abfallendes Magneten verhindert (z.B. beim Einsatz in der Vertikalen oder anderen Zwangslagen).
Richten Sie den Lasthebemagneten nach Wunsch und Anwendung aus.
Schieben Sie den Aktivierungshebel um ca. 60° in die Position ON, bis er deutlich hörbar einrastet (mit einem leichten Kippen).
Heben Sie die Last leicht an und prüfen Sie deren sicheren Halt durch Schütteln.
Nun bewegen Sie die Last langsam und gleichmäßig. Vermeiden Sie Schwingungen oder Stöße.
Nachdem die Last vollständig und sicher abgesetzt wurde, können Sie den Lasthebemagneten deaktivieren. Drücken Sie hierfür den Aktivierungshebel an seinem äußeren Ende nach oben und schieben Sie ihn in die Position OFF.

Die maximalen Abmessungen der zu hebenden Lasten hängen in großem Maße von der Geometrie und der Biegesteifigkeit der Werkstücke ab. Dies liegt daran, dass sich bei großer Durchbiegung ein Luftspalt unter der Magnetfläche bildet, wodurch die Tragfähigkeit erheblich abnimmt. Achten Sie deshalb bei jedem Hebevorgang auf eine mögliche Verformung des Werkstücks. Überprüfen Sie gegebenenfalls, ob sich an den Rändern der TiN-beschichteten Magnethaftfläche ein Luftspalt bildet (z.B. mit einem Blatt Papier; 80g/m2). Stoppen Sie bei einem Luftspalt oder bei übermäßiger Verformung sofort den Hebevorgang.

Max. Tragfähigkeit bei Flachmaterial:

Materialstärke 2mm: 27kg
Materialstärke 3mm: 45kg
Materialstärke 4mm: 72kg
Materialstärke 5mm: 86kg
Materialstärke 6mm: 100kg

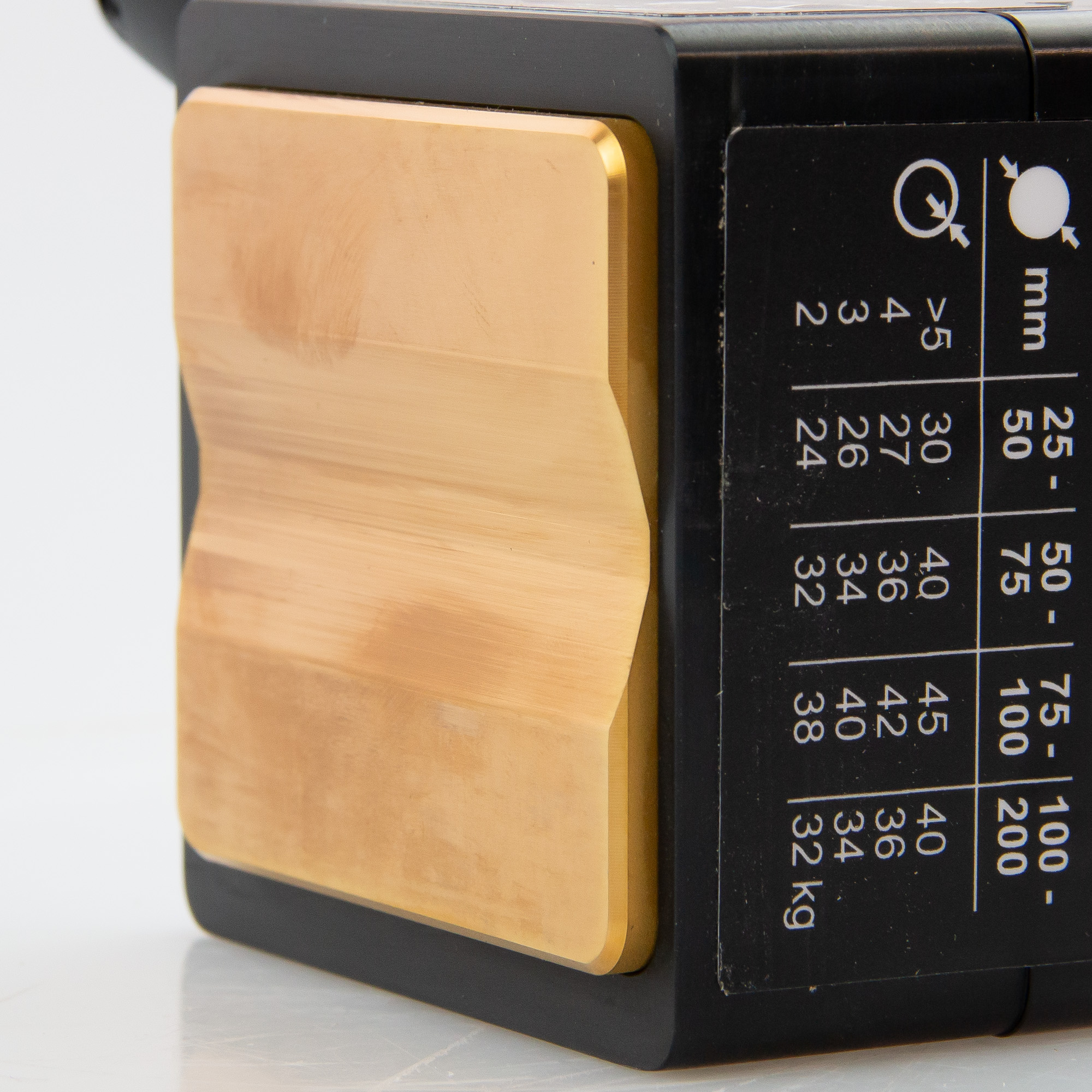

Max. Tragfähigkeit bei Rundmaterial:

Durchmesser in mm:	25-50	50-75	75-100	100-200
Materialstärke in mm: >5 4 3 2	30kg 27kg 26kg 24kg	40kg 36kg 34kg 32kg	45kg 42kg 40kg 38kg	40kg 36kg 34kg 32kg
