Art. Nr: 36193

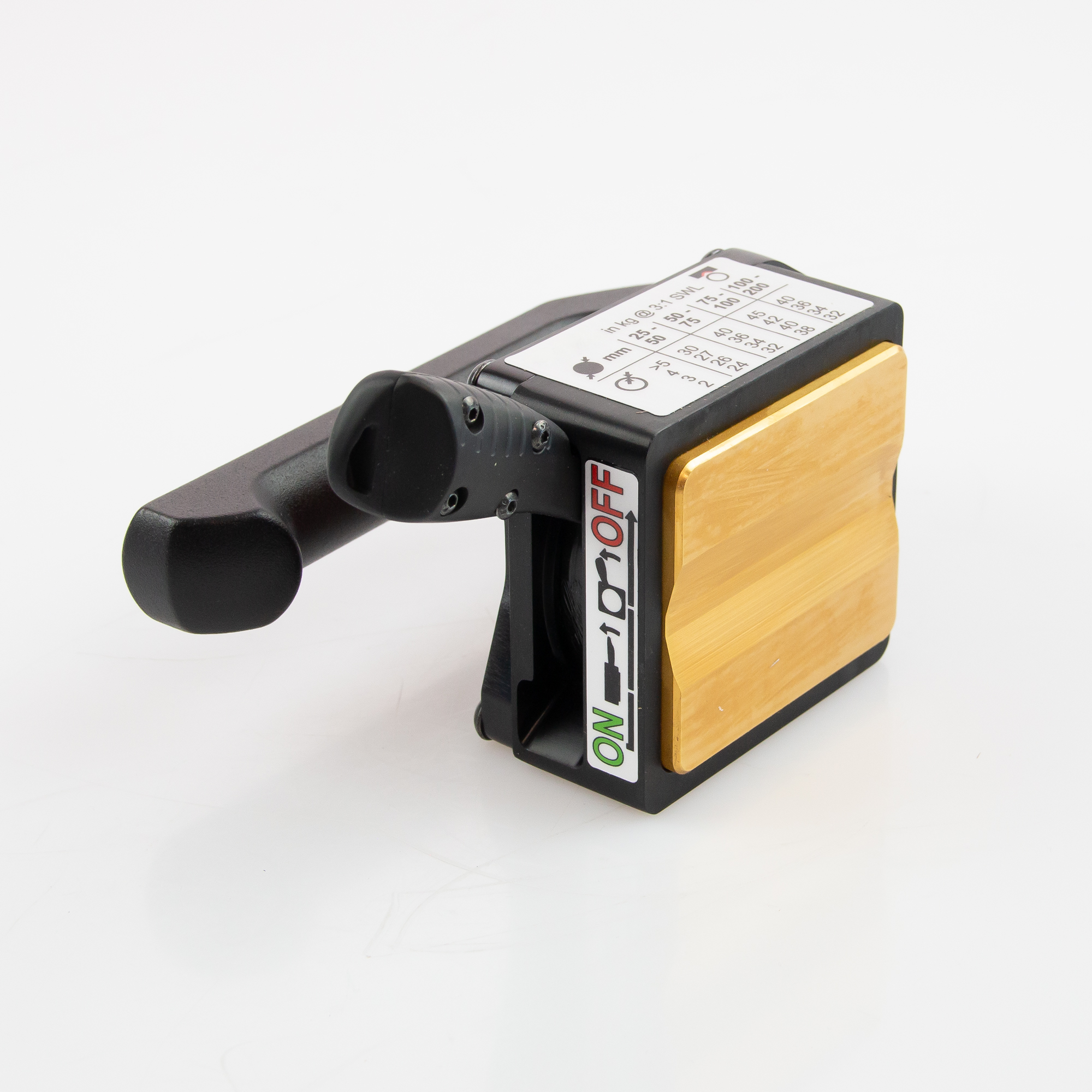

Extrem starker schaltbarer Magnetfuß mit Griff für Rundmaterial
Der Lasthebemagnet mit prismenförmiger Haftfläche eignet sich ideal für Rohre, Rundmaterial und gewölbte Oberflächen. Er hebt Rundstahl mit Durchmessern von 25 bis 200 mm sicher und zuverlässig. Die ergonomische Einhandbedienung ermöglicht eine schnelle Handhabung, während der stabile Griff die Hände vor scharfkantigen Werkstücken schützt. Dank optimiertem Magnetfeld haftet der Magnet bereits auf Materialien ab 2 mm Stärke.
390,00 €
Sofort lieferbar in 1-2 Werktagen
390,00 €
355,00 €
Produkteigenschaften
- Hebt Rohre von 25mm bis 200mm Durchmesser.
- Max. Tragfähigkeit bei Stahl S235, Materialstärke 2mm: 30kg
Max. Tragfähigkeit bei Stahl S235, Materialstärke 3mm: 50kg - Abrisskraft: >270kg ab 6mm Stahl S235.

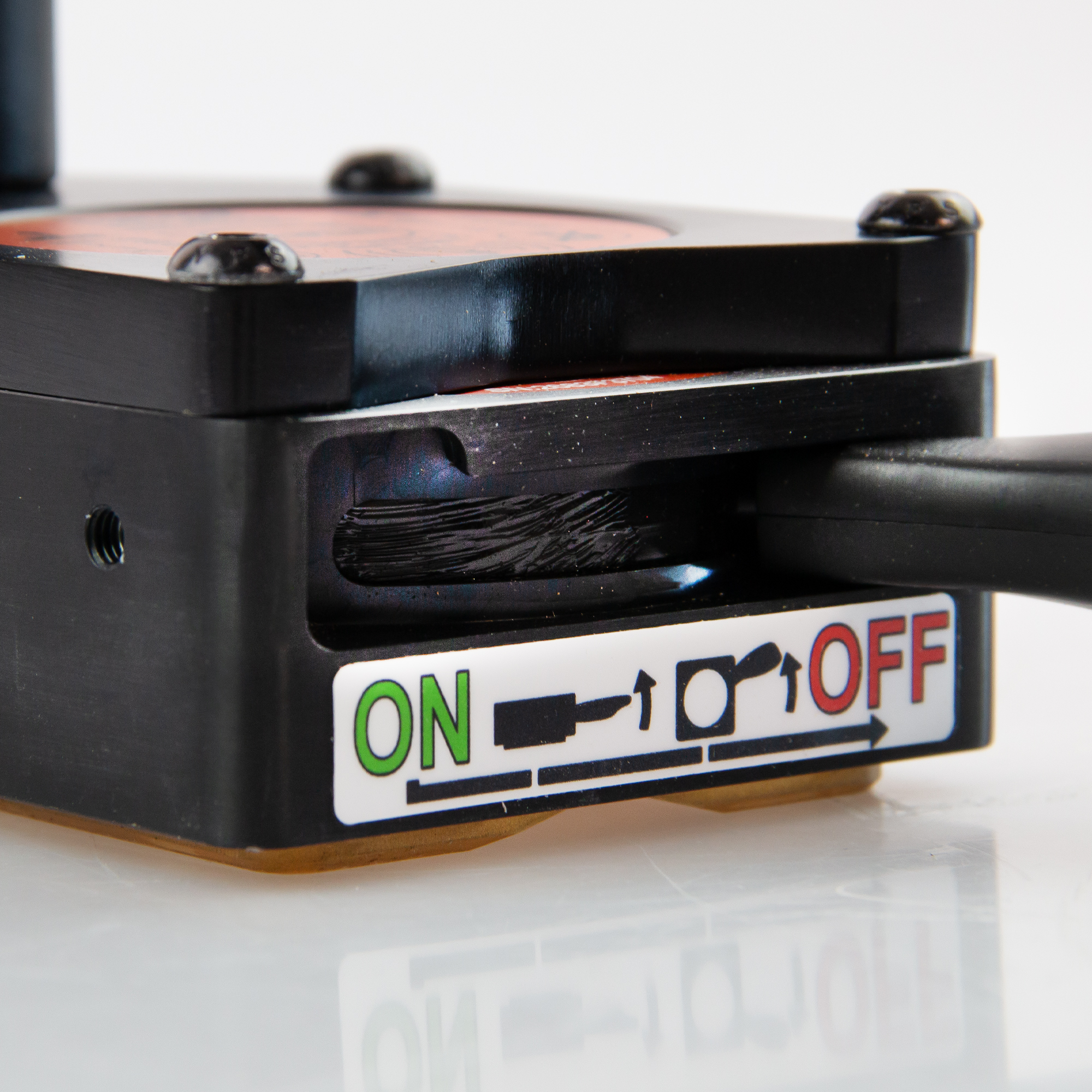

- Großer, stabiler Handgriff und Hebel zum Zuschalten der Magnetkraft. Der Hebel ist im "On"-Zustand mit einem Sicherheitsmechanismus ausgestattet, der ein versehentliches Abfallen der Last verhindert.
- Schützt Hände und Finger vor scharfkantigem Stahl.

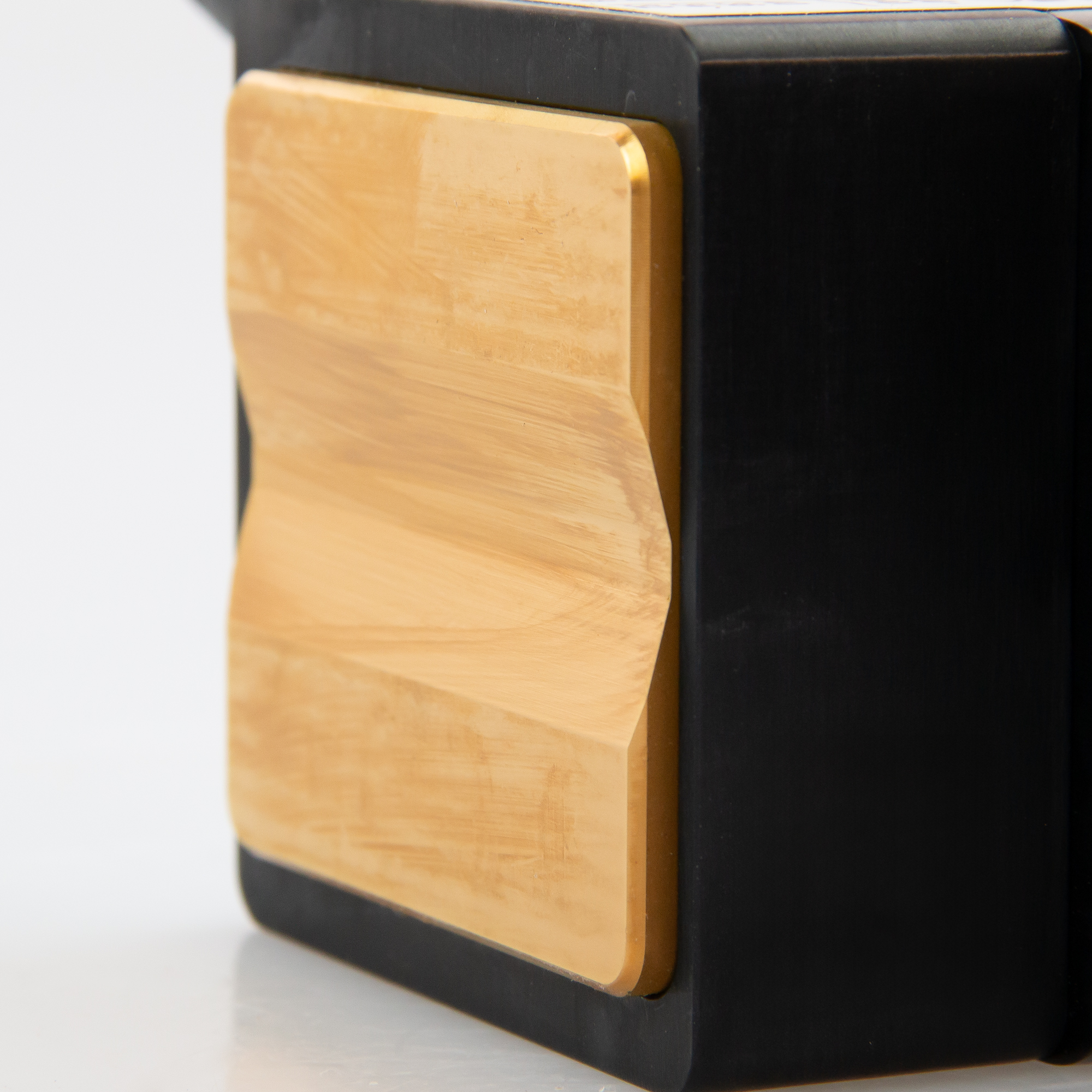

- Widerstandsfähige Magnethaftfläche aus gehärtetem Stahl mit TiN-Beschichtung beugt Beschädigungen vor und garantiert eine lange Lebensdauer.
Technische Daten
| Länge L (mm): | 126 |
|---|---|
| Breite B (mm): | 80 |
| Höhe H (mm): | 100 |
| Haftkraft (N): | 500 |
| Mindestmaterialstärke (mm): | 2 |
| Schaltbar: | Ja |
| Temperaturbeständigkeit (°C): | 60 |
| Gewicht (kg): | 1.6 |

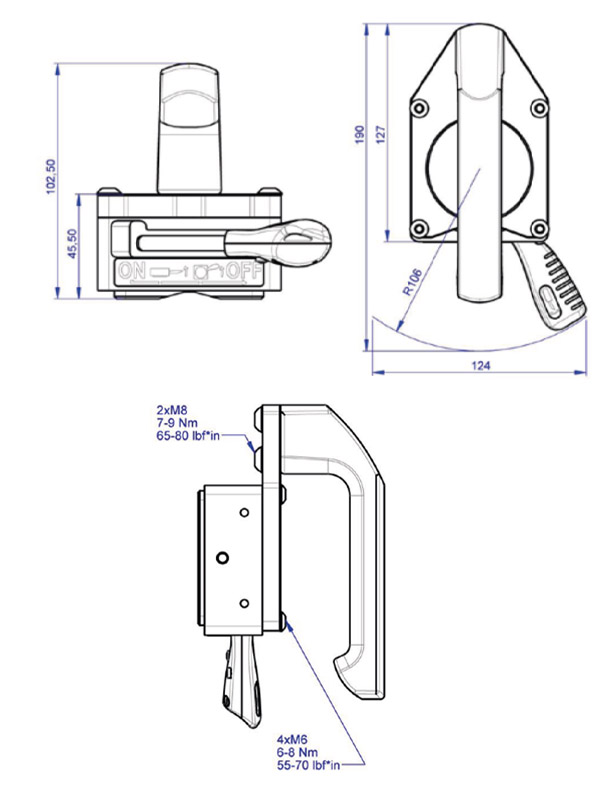

Technische Zeichnung
Anwendungsgebiete
Der extrem starke, schaltbare Magnetfuß mit Griff für Rohre und gewölbte Flächen ist für anspruchsvolle Halte- und Hebeaufgaben konzipiert. Mit einer Abrisskraft von >270 kg ab einer Materialstärke von 6 mm Stahl S235 eignet er sich ideal für industrielle Anwendungen, bei denen schwere Werkstücke sicher gehoben und transportiert werden müssen.

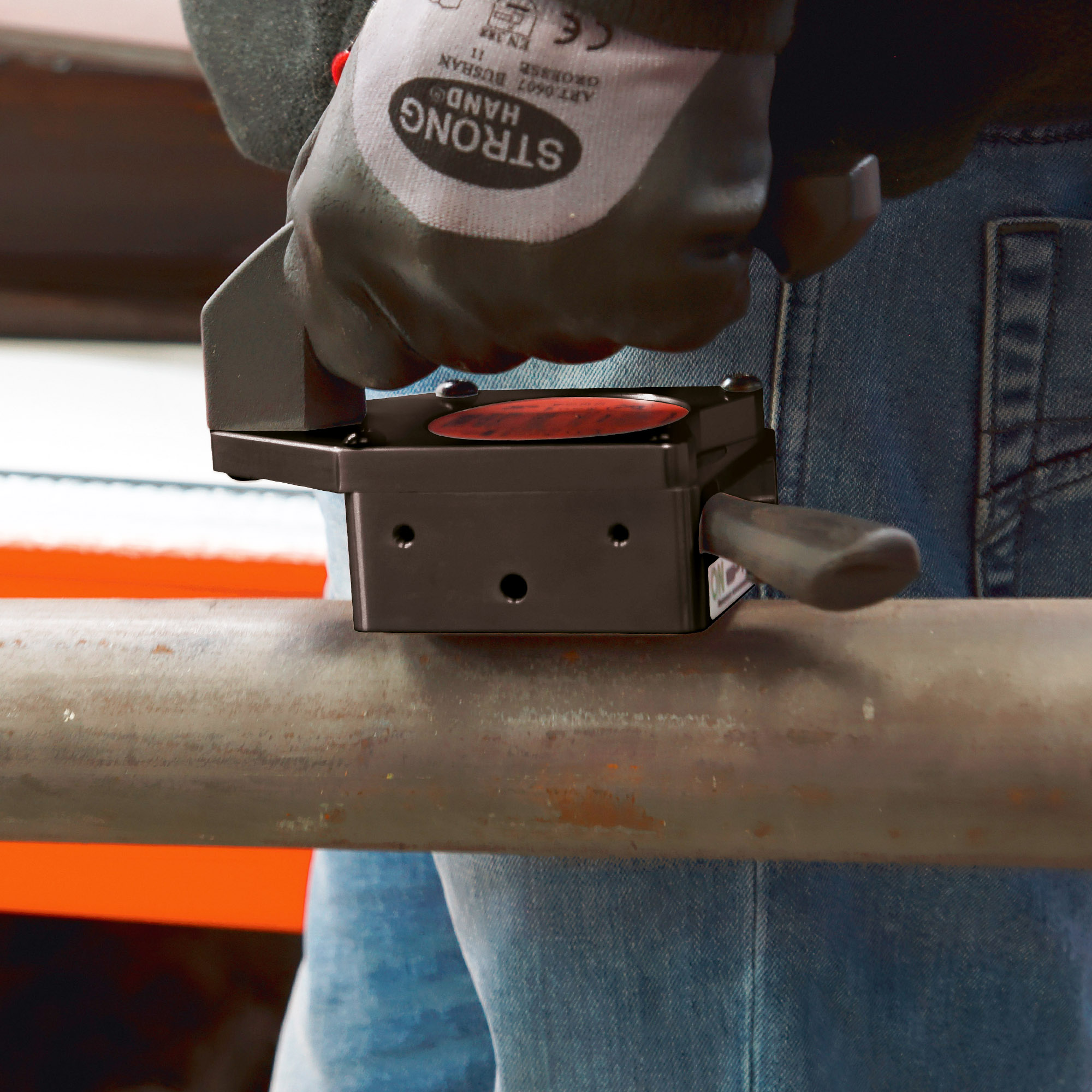

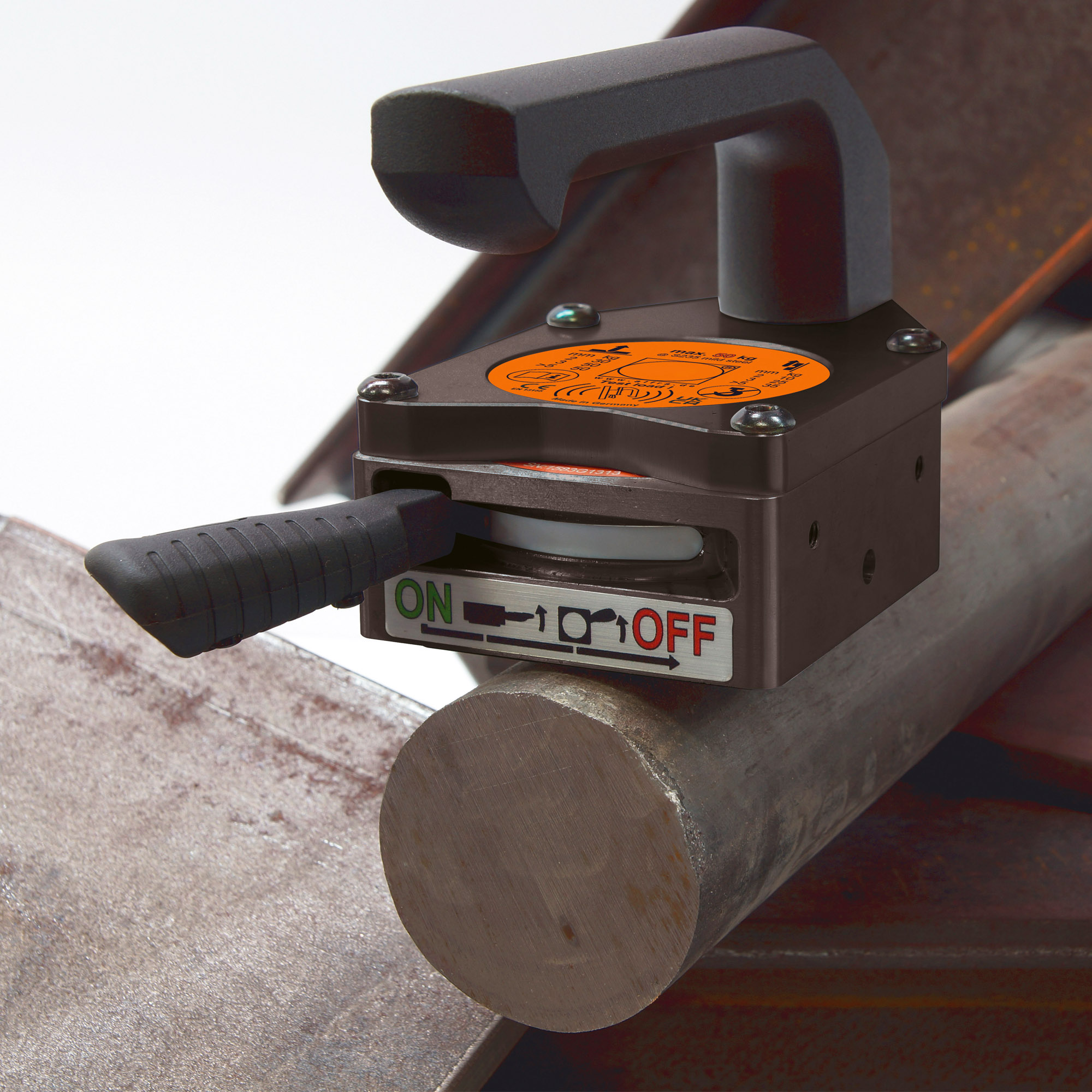

- Hebemagnet: Ideal für das Heben und Positionieren schwerer Metallteile in Fertigungsprozessen. Durch den handlichen Griff kann der Magnetfuß sicher angehoben werden, während die starke Magnetkraft das Werkstück zuverlässig festhält. Nach dem Absetzen kann die Haftkraft über den seitlichen Hebel einfach abgeschaltet werden.
- Reinigen Sie das Werkstück sowie die Magnetunterplatte des Lasthebemagneten.
- Platzieren Sie den Lasthebemagneten im Schwerpunkt der Last. Der Lasthebemagnet hat eine leichte Vorspannung, die ein ungewolltes Verrutschen oder Abfallendes Magneten verhindert (z.B. beim Einsatz in der Vertikalen oder anderen Zwangslagen).
- Richten Sie den Lasthebemagneten nach Wunsch und Anwendung aus.
- Schieben Sie den Aktivierungshebel um ca. 60° in die Position ON, bis er deutlich hörbar einrastet (mit einem leichten Kippen).
- Heben Sie die Last leicht an und prüfen Sie deren sicheren Halt durch Schütteln.
- Nun bewegen Sie die Last langsam und gleichmäßig. Vermeiden Sie Schwingungen oder Stöße.
- Nachdem die Last vollständig und sicher abgesetzt wurde, können Sie den Lasthebemagneten deaktivieren. Drücken Sie hierfür den Aktivierungshebel an seinem äußeren Ende nach oben und schieben Sie ihn in die Position OFF.
