Art. Nr: 36147

Schaltbarer Magnetfuß 65x50x25mm

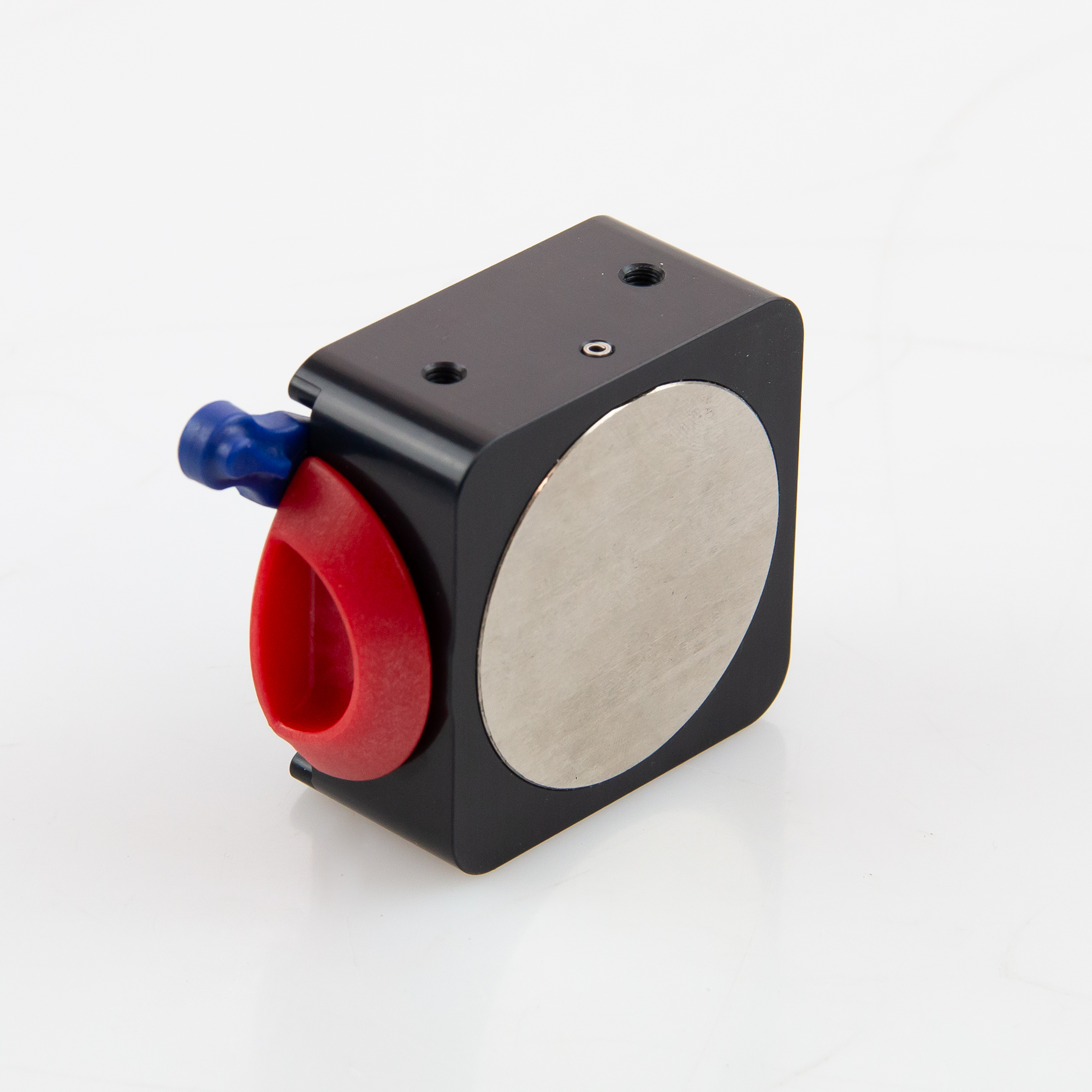

Schaltbarer Magnetfuß 65x50x25mm Haftfläche

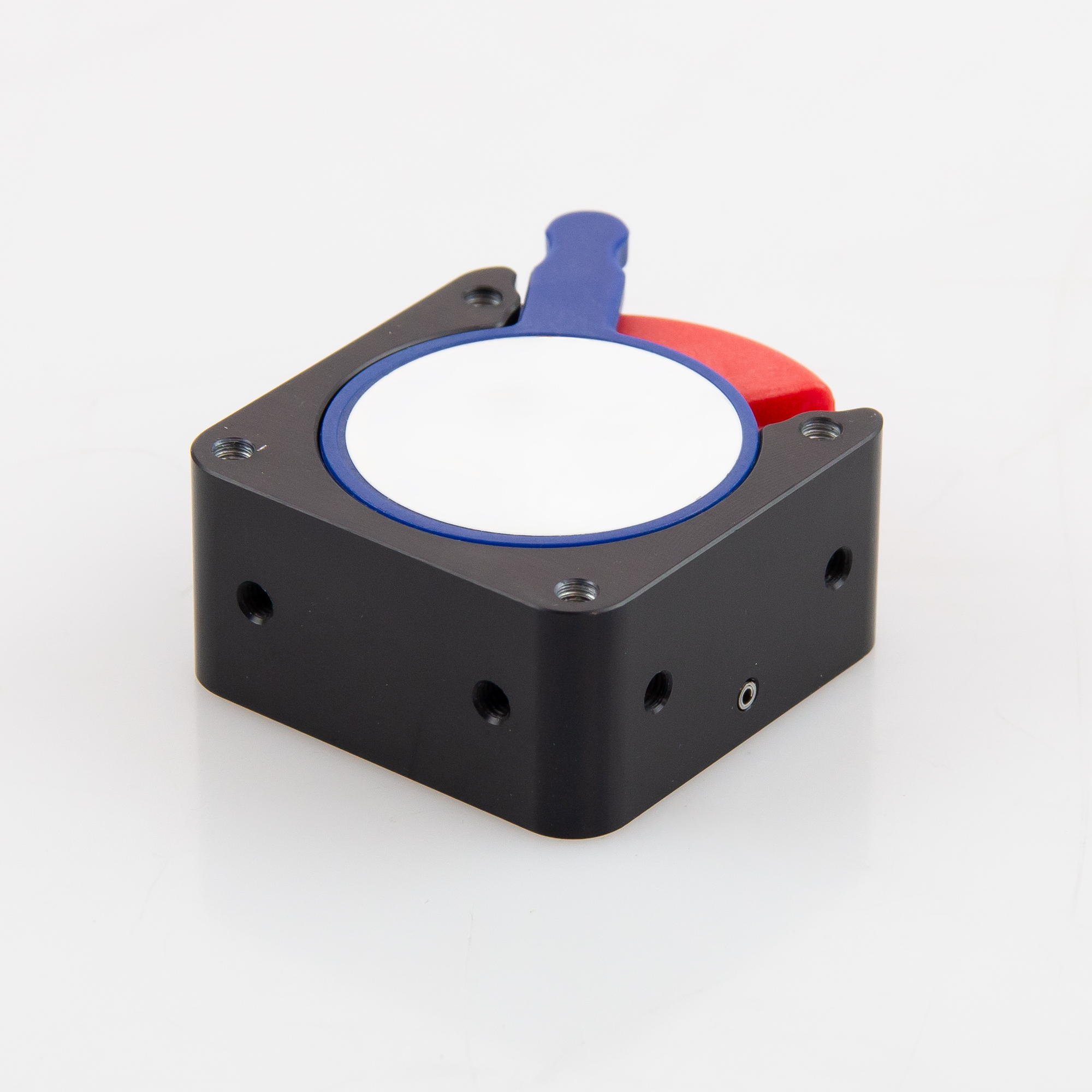

Schaltbarer Magnetfuß 65x50x25mm

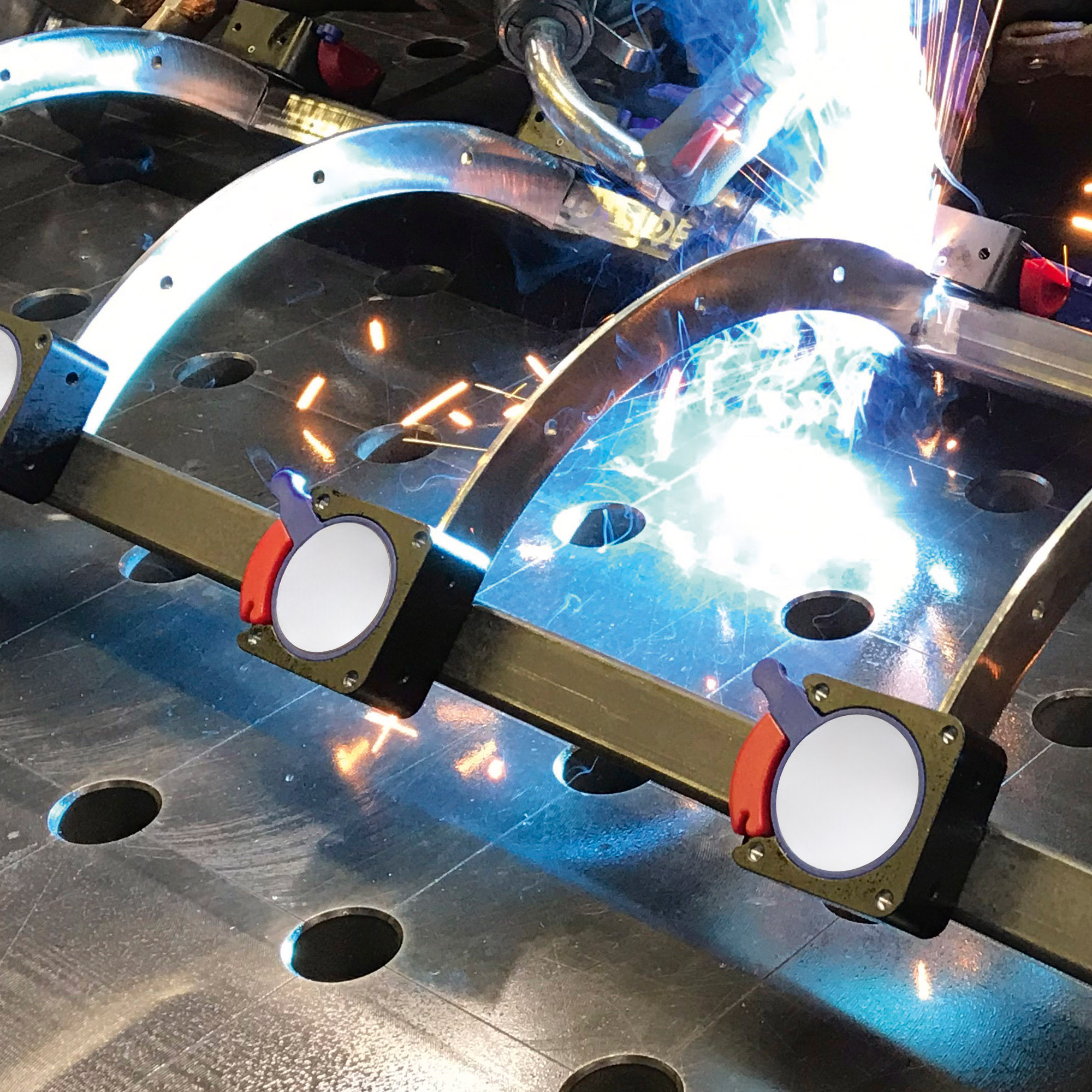

Magnetfuß schaltbar für Flachmaterial hilft beim Schweißen

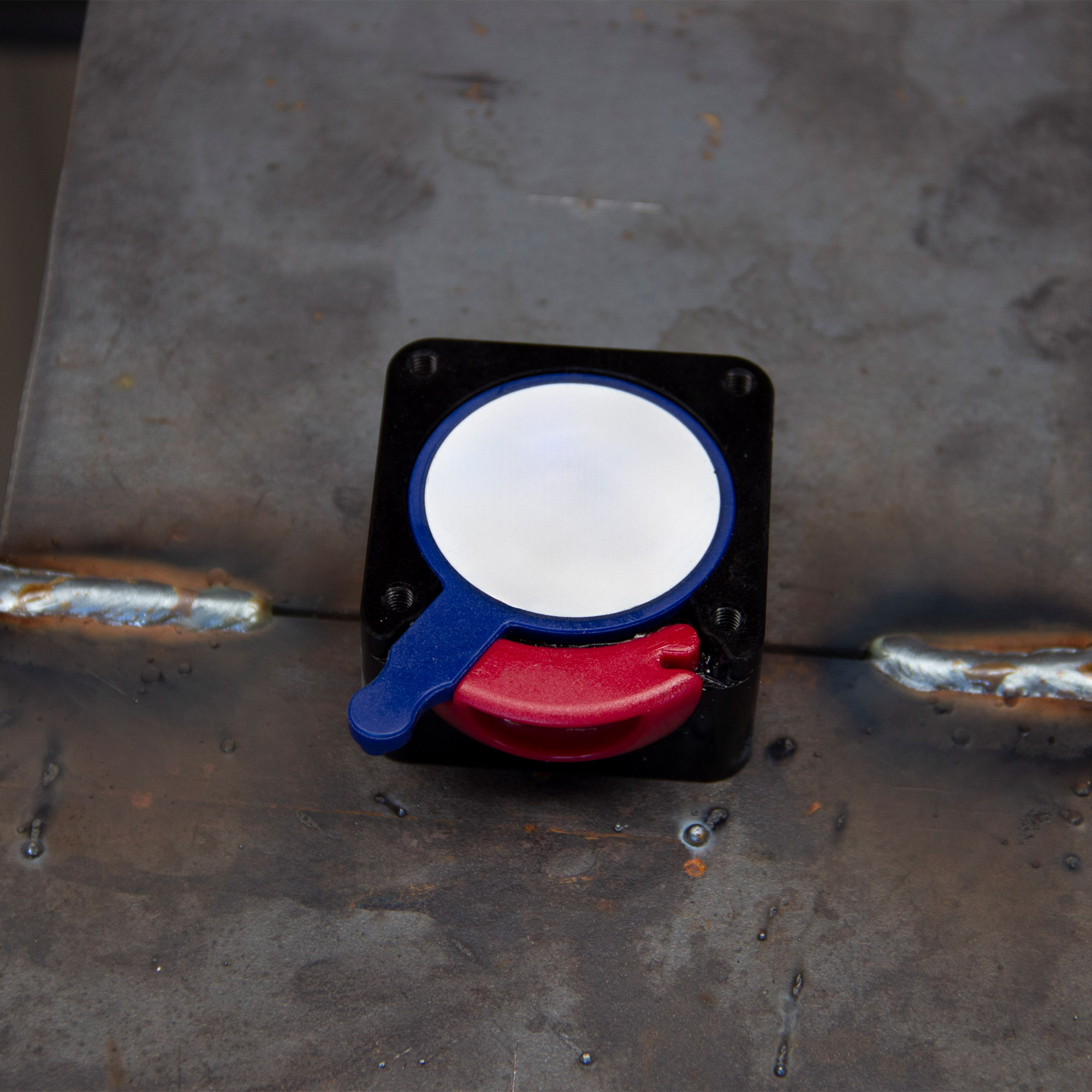

Magnetfuß schaltbar für Flachmaterial hilft beim Schweißen
Schaltbarer Magnetfuß 65x50x25mm
Schaltbarer Magnetfuß 65x50x25mm Haftfläche
Schaltbarer Magnetfuß 65x50x25mm
Magnetfuß schaltbar für Flachmaterial hilft beim Schweißen
Magnetfuß schaltbar für Flachmaterial hilft beim Schweißen

Schaltbarer Magnetfuß 65x50x25mm

Dieser Magnetfuß MADE IN GERMANY mit flachem Design zeigt vollen Einsatz beim Fixieren von ferromagnetischen Blechen und Platten für makellose Schweißnähte, als Hilfsmittel zum Schweißen im Winkel, oder zum Fixieren besonders filigraner Metallteile, die alternativ mit Klammern befestigt werden müssten.
Anschlussgewinde oben und an drei Seiten des Magneten sorgen dafür, dass er fast unbegrenzt individualisierbar ist.

173,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Sofort lieferbar in 1-2 Werktagen

Menge
Preis
≥ 1

173,00 €

≥ 5

158,00 €

Summe:
Art. Nr: 36147

Produkteigenschaften

  • Sanft aufsetzen, positionieren und die Magnetkraft über den Aktivierungshebel einschalten.
  • Dank patentierter Technologie zum idealen Aufbau des Magnetfelds entfaltet der Magnet auch bei dünnwändigen Materialien eine hohe Haftkraft.
  • Haftkraft bei 3mm Stahl S235: 60kg, Haftkraft bei 6mm Stahl S235: 72kg.
  • Flaches Design sorgt für eine einfache Integration und Befestigung von Zubehör.
  • Da der Aktivierungshebel lediglich an der Front über die Magnetgrundfläche hinaus ragt, nutzen Sie den Magnetfuß 36147 an Engstallen von drei Seiten.
  • Ein Sicherheits-Mechanismus fixiert den Magneten zuverlässig in eingeschalteter Position.
  • Ausgesprochen leicht und strapazierfähig dank Aluminiumgehäuse.
  • Abrisskraft: 72kg ab 6mm Stahl S235.

Technische Daten

Länge L (mm): 65
Breite B (mm): 50
Höhe H (mm): 25
Gewindegröße M: M4
Bauart: mit Innengewinde
Gehäusematerial: Aluminium
Farbe: Schwarz
Mindestmaterialstärke (mm): 3
Schaltbar: Ja
Gewicht (kg): 0.29
Zusätzliche Eigenschaft: Haftkraft: 72kg (bei 6mm Stahl S235)
Zusätzliche Eigenschaft 2: Haftkraft: 60kg (bei 3mm Stahl S235)

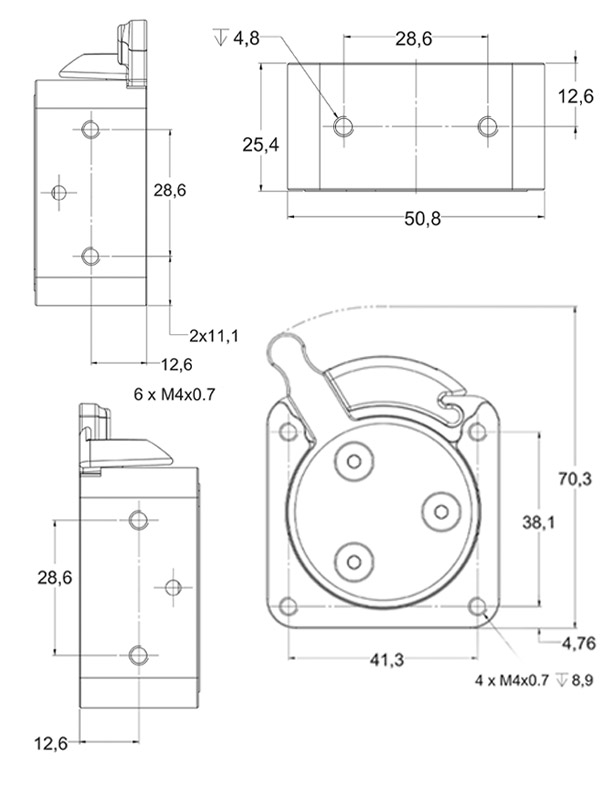

Technische Zeichnung

Anwendungsgebiete

Der Magnetfuß 36147 ist ein vielseitiger Positioniermagnet für unterschiedlichste Anwendungen in der Metallbearbeitung und im Schweißbereich. Besonders beim Fixieren von ferromagnetischen Blechen, Platten und Werkstücken sorgt er für sicheren Halt und präzise Ausrichtung. Die ideale Voraussetzung für saubere und hochwertige Schweißnähte.

  • Schweißarbeiten: Dank seiner kompakten Bauweise eignet sich der Magnetfuß 36147 hervorragend als Schweißhilfe für Winkelverbindungen sowie zum Positionieren filigraner Metallteile, die sonst aufwendig mit Klammern oder Spannvorrichtungen befestigt werden müssten. Die integrierten Anschlussgewinde auf der Oberseite und an drei Seiten ermöglichen die einfache Montage von Anschlägen, Halterungen und individuellem Zubehör.
  • Fertigung und Vorrichtungsbau: Durch seine geringe Bauhöhe von nur 25 mm lässt sich der Magnet auch in beengten Arbeitsbereichen problemlos einsetzen. Die hohe Haftkraft auf dünnwandigen Materialien macht den Magnetfuß zudem zur idealen Lösung für präzise Montage-, Positionier- und Spannaufgaben.
