Art. Nr: 36712

Magnetisches Kugelgelenk mit Gewindezapfen M3x12

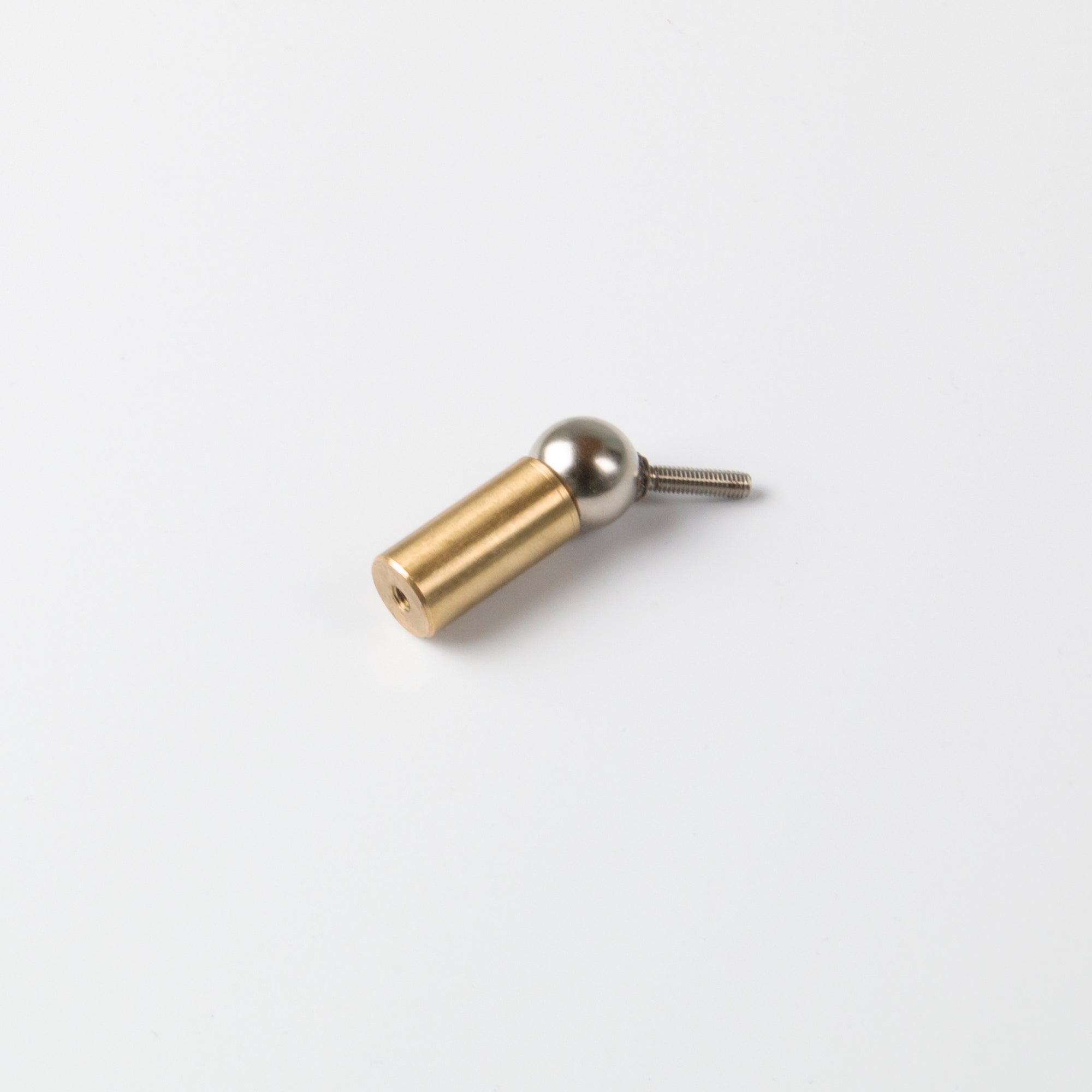

Magnetisches Kugelgelenk mit Gewindezapfen M3x12 Haftfläche

Magnetisches Kugelgelenk mit Gewindezapfen M3x12

Bestehend aus einer Kugel und Pfanne ist dieser Magnetschnäpper perfekt für anspruchsvolle Befestigungsaufgaben. Das Kugelgelenk ist um 180° drehbar und kommt in Stativen oder Halterungen zum Einsatz.

30,56 €

Inhalt: 1 Stk

Preise exkl. MwSt. zzgl. Versandkosten

Lieferzeit wird in der Auftragsbestätigung genannt

Menge

Preis

≥ 1

30,56 €

≥ 5

29,03 €

≥ 10

27,51 €

Summe:

Art. Nr: 36712

Produkteigenschaften

Die hohe Haftkraft des Sockelmagneten sichert den stabilen Halt der Kugel auf ihrem ringförmigen Sitz.
Gewindezapfen am Kugelmagneten und Sockel mit Innengewinde auf der Montageseite.
Zerstörungsfreier Abriss der Kugel aus der Pfanne bei Überschreiten der Haftkraft.
Um 180° drehbar in allen Drehebenen.
Keine Wartung und keine Alterung dank dauermagnetischer Kugelpfanne.
Elektrisch leitfähig, zum Beispiel für den Einsatz in Lichtspots.

Technische Daten

Durchmesser ØD (mm):	10
Länge L (mm):	20
Länge KL (mm):	30,5
Kugeldurchmesser ØK (mm):	12
Gewinde G:	M3
Gewindelänge GL (mm):	12
Innengewinde IG:	M3
Innengewindelänge IGL (mm):	5
Haftkraft (N):	18
Temperaturbeständigkeit (°C):	80
Gewicht (kg):	0.018

PDF Datenblatt

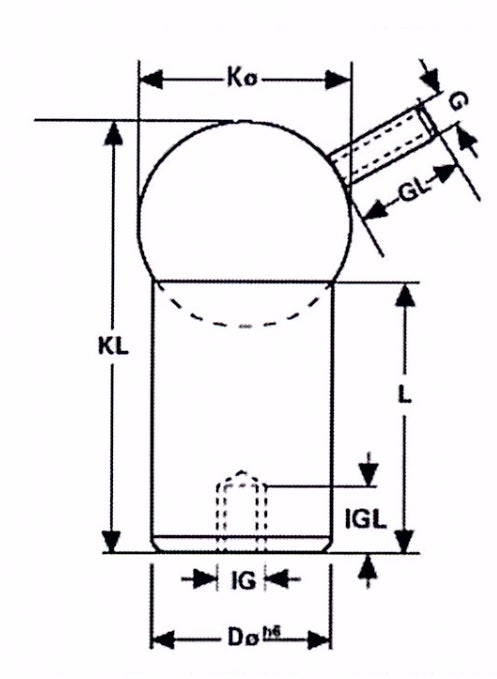

Technische Zeichnung

Anwendungsgebiete

Das magnetische Kugelgelenk mit Innengewinde besteht aus einer Kugel und einer Pfanne, die eine flexible und drehbare Verbindung ermöglichen. Durch die magnetische Halterung der Stahlkugel in der Kugelpfanne ergibt sich ein allseitiger Drehwinkel von 180°, was eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs erlaubt.

Integration in Stative oder Halterungen: Durch die um 180° drehbare Verbindung eignet sich das Kugelgelenk für den Einsatz in Stativen oder Halterungen, um eine flexible Positionierung von Geräten zu ermöglichen. Die starke Haftkraft garantiert zuverlässigen Halt.
Montage und Gerätebau: In Situationen, in denen Bauteile nicht exakt ausgerichtet sind, kann das Kugelgelenk durch seine Beweglichkeit Schieflagen ausgleichen und somit eine stabile Verbindung sicherstellen.
Justierung von Scannern, Kameras und Beleuchtung: Das Kugelgelenk ermöglicht eine präzise Ausrichtung von Geräten wie Scannern, Kameras oder Beleuchtungseinheiten, was besonders in Bereichen wie der Fotografie, Filmproduktion oder industriellen Bildverarbeitung von Vorteil ist.
Elektrotechnik: Da das magnetische Kugelgelenk elektrisch leitend ist, kann es in Niedervolt-Leuchten mit offenen elektrischen Anschlüssen eingesetzt werden, um eine flexible und dennoch sichere elektrische Verbindung zu gewährleisten.
